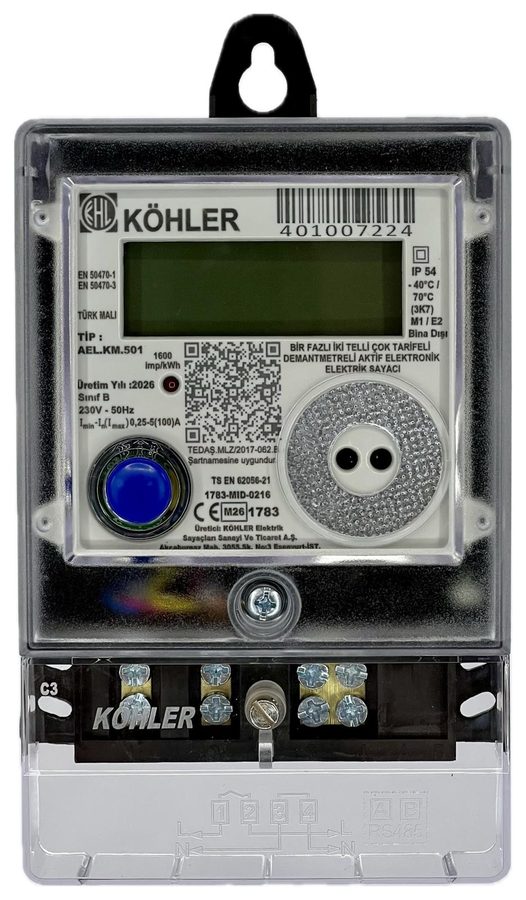

KM501

Monofaze Çok Tarifeli Elektronik Sayaç

KM501 Teknik Özellikleri

230 V, 50 Hz · 0,25–5(100) A
Çok tarifeli ölçüm ve gelişmiş yük profili kaydı
Demand (talep) ölçümü
Optik port; opsiyonel RS485 haberleşme
Olay günlükleri ve kurcalama tespiti
TEDAŞ şartnamesine uygun, MID onaylı
Opsiyonel çift yönlü (import-export) ölçüm

Teknik Föy (PDF)

TEDAŞ Uygunluk Belgesi (PDF)

Kullanma Kılavuzu – TR (PDF)

Detaylı Teknik Veriler

Sayaç Tanımı	1 Fazlı, 2 Telli, Aktif Elektronik Elektrik Sayacı
Tek Yön / Çift Yön	Tek Yönlü (Çift Yönlü Opsiyonel)
Tarife sayısı	4
Devreye Bağlama Şekli	Akım ve Gerilim: Direkt
Referans Voltajı (Un)	230 V
Çalışma Gerilim Aralığı	90V(Min) - 265V(Max)
Referans Frekans (Fn)	50 Hz ±%5
Doğruluk Sınıfı	Aktif: C(sınıf 0.5), (Opsiyonel B (Sınıf 1), Reaktif: 2(opsiyonel)
Kalkınma Akımı (Ist)	0,02A
Minimum Akım (Imin)	0,15A
Geçiş Akımı (Itr)	0,5A
Referans Akım (In/Ib)	5A
Maksimum Akım (Imax)	100A
IP Sınıfı	IP54 (Bina Dışı)
Koruma Sınıfı	II
Bağıl Nem Oranı	%95 (Yoğuşmasız)
Çalışma Sıcaklığı	-40 ºC, +70 ºC (3K7)
Mekanik Çevre	M1 (2014/32/AB Yönetmeliğine göre)
Elektromanyetik Çevre	E2 (2014/32/AB Yönetmeliğine göre)
Kullanım Ortamı	Yoğuşmasız Nem Ortamında
Gerilim Devresi Güç Tüketimi	≤ 1W
Akım Devresi Güç Tüketimi	≤ 1VA
ESD Voltaj Dayanımı	Temaslı: 8 kV; Havadan: 15 kV
Darbe Gerilimi	6 kV
LED Pulse Çıkışı	1 LED (Aktif), Opsiyonel 1 LED (Reaktif)
Sayaç Sabiti	1600 imp/kWh, 1600 imp/kvarh(opsiyonel)
LCD Ekran	9(6+3) Dijit
İletişim Arayüzü	Optik Port (IEC 62056‑21), RS485(opsiyonel)
Haberleşme Hızı	300 - 19.200 Baud
Sistem Pili Ömrü	≥ 10 yıl
Gerçek Zaman Saati Pil Ömrü	≥ 10 yıl
Sayacın Raf Ömrü	≥ 4 yıl
Zaman Saati Hassasiyeti	±0,5 sn/gün (23°C ±2°C) (EN 62054-21)
Veri Depolama Kapasitesi	1 Yıl
İlgili Standartlar	TS EN 50470-1, TS EN 50470-3, TS EN 62053-23, TS EN 62052-11, TS EN 62053-21
Opsiyonel Özellikler	-
Genişletme Modülleri	-
